Sokkelin valu...

...ei mennyt ihan suunnitellusti. Aloitimme valamisen terassin muurista, joka on MH200 harkkoa, jotta näemme betonin notkeuden. No se näytti kyllä jäykältä mutta vibran kanssa se tiivistyi hyvin. Muurin valu onnistui ja jatkoin betonin letkuttamista triploseinään. Vibraaja tuli jonkin matkaa perässä ja olin jo triplo-seinän puolessa välissä kun vuokraamon vibra sanoi itsensä irti MH200 muurin loppumetreillä. Ei se vielä mitään, mutta betonikin oli liian jäykkää ilman vibraa ja sitä oli levitetty triploihin hyvän matkaa, joten se jäi raudoituksen päälle kokkareiksi. Homma seis, betonipumppumies notkistamaan betonia ja me aloimme kolmistaan hämmentämään kokkareita harjateräksillä ja kaikilla mahdollisilla kepeillä. Jostain tuli mieleen, että naapurirakentaja oli maininnut joskus, että hänellä on oma vibra. Juoksujalkaa sinne ja megakokoisen vibran kanssa takaisin. Ilman sitä olisimme olleet melkoisessa pulassa. Kun saimme vibrattua massan harkkojen pohjalle ja seoksen notkeuskin alkoi olla juoksevampaa, homma alkoi toimia. Ja tulipa taas tilattua pikkasen liikaa betonia, noin 500 litraa meni mäkeen kun ei yksinkertaisesti ollut paikkaa, missä sitä olisi voinut käyttää. Mutta taas hanskattiin homma kotiin lainavibran ansiosta!

Hyvin kesti triplot valamisen, ei nitissyt eikä paukkunut

Onteloiden rengasterästen tartunnat

Piti laittaa takan muurin anturaan jotain muistoa, pitäisi jäädä näkyviin alapohjassa

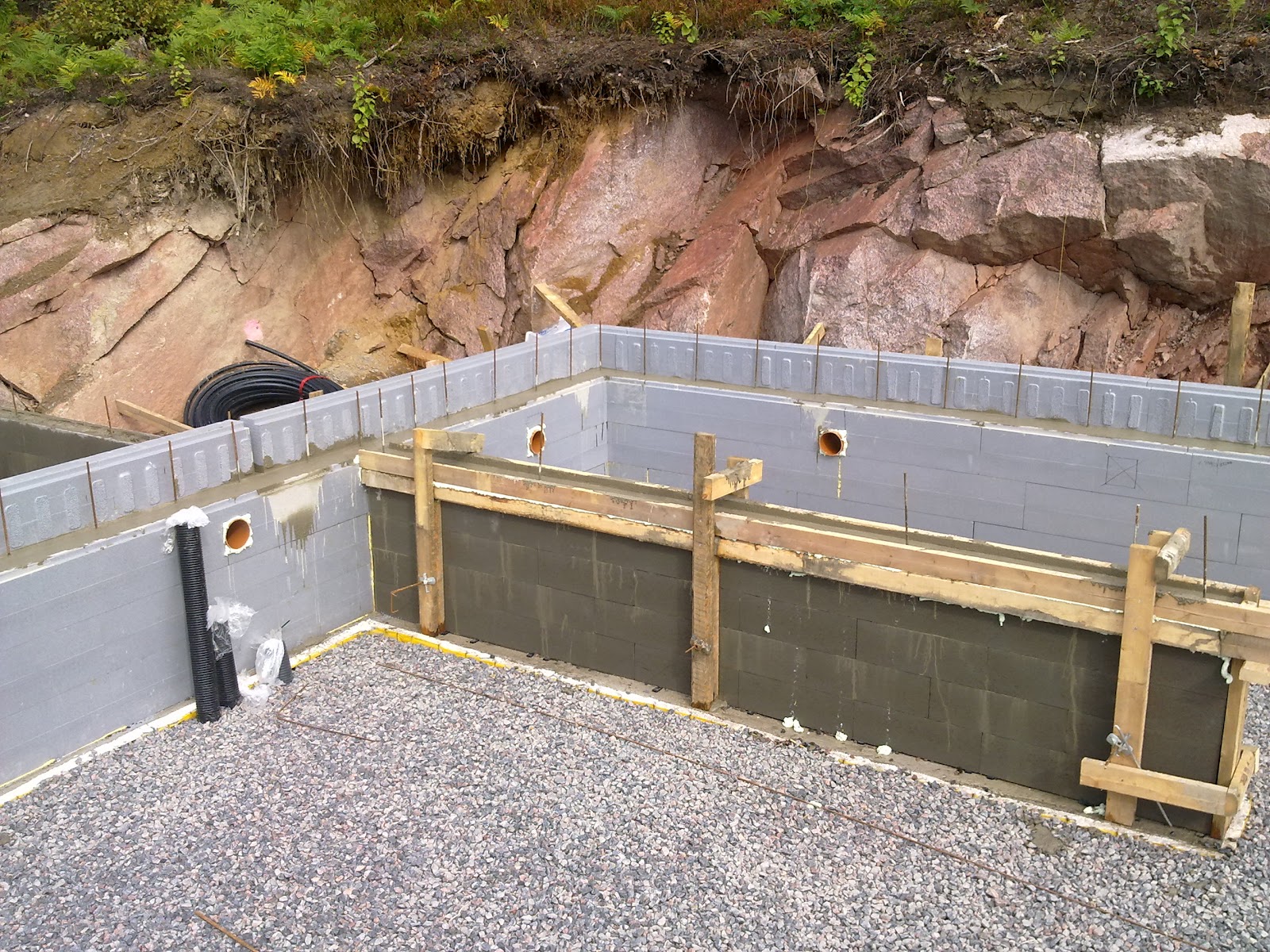

Sokkeli valua vaille valmis

Sokkelin teko itsessään oli kohtuu nopea tehdä poislukien raudoitushässäkät. Ennen valua piti tarkkaan miettiä mitä pitää tehdä ennen sitä, esimerkiksi sokkelin läpiviennit alapohjan tuuletusta ja pihavalaistuksen kaapeleita varten. Alapohjan tuuletus toteutetaan koneellisella poistolla jolloin pärjätään vähemmällä tuuletuspaalu määrällä kuin jos olisi painovoimainen tuuletus. Läpivientien teko triploon oli helppoa, sähkösaha laulamaan ja se oli siinä. Putki läpi ja uretaanilla tiivistys.

Kuvassa näkyy myös anturan alitus läpiviennit ja datakaapelia varten norsunkärsä putki

 Eilen oli todennäköisesti kesän sateisin päivä, mutta siitä huolimatta urheat appiukot uhmasivat sään jumalia ja tekivät täyden, pitkän päivän työmaalla tehden valutukia. Pelaamme varman päälle kun ei olla valettu ennen triploja. Huomenna on sokkelin valu ja toivotaan että ei tule ylläreitä.

Sää lyö kyllä mielen mustaksi

Tässä taas pikapäivitys päivän päätteeksi, huomenna sitten lisää...

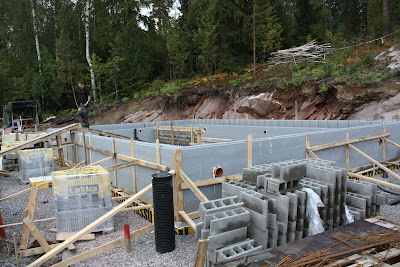

Sokkeli valukorkeudessa

Loppuviikko menikin sitten sokkelin teossa. Sokkeliin piti paalujen kohdalle tehdä sokkelipalkkiraudoitus, joka on melkoinen katiska. Ylä- / alapuolelle vaakateräkset ja ne sidotaan keskenään umpihakasilla joita on 150mm:n välein. Näihin raudoitushässäköiden tekoon menee aivan uskomattoman paljon aikaa, iso kiitos appiukoille siitä, että työmaa edistyy myös silloin kun me olemme päivätöissämme. Onneksi ei tarvinnut moista raudoitusta koko talon ympäri. Kallion päällä makaavalle sokkelille riitti pelkkä maanpaineraudoitus.

Talon sokkeli tehtiin Triploista, mutta autokatos sekä terassi tulee MH200 betoniharkoista, paino kevyet 24kg/kpl. Kyllähän niitä nostelee aamusta tai illasta kun on vielä viileää, mutta helteessä hihat on melko nopeasti tyhjennetty.

Harkkojen ladonnassa tärkein juttu on, että ensimmäinen rivi on vaaterissa. Sen jos unohtaa, niin ensimmäisen rivin voi vielä laittaa vaateriin purkamalla jo kasattu seinä, kuten me teimme. Muistimme kyllä seuraavissa seinissä tehdä vaateroinnin ennen toista kerrosta.

Hannu lukee rakennepiirustusta

Alla vielä kuvia viikonlopun saannoksista:

Sokkelinylityssilta, ei työsuojeluviranomaisten suosittelema

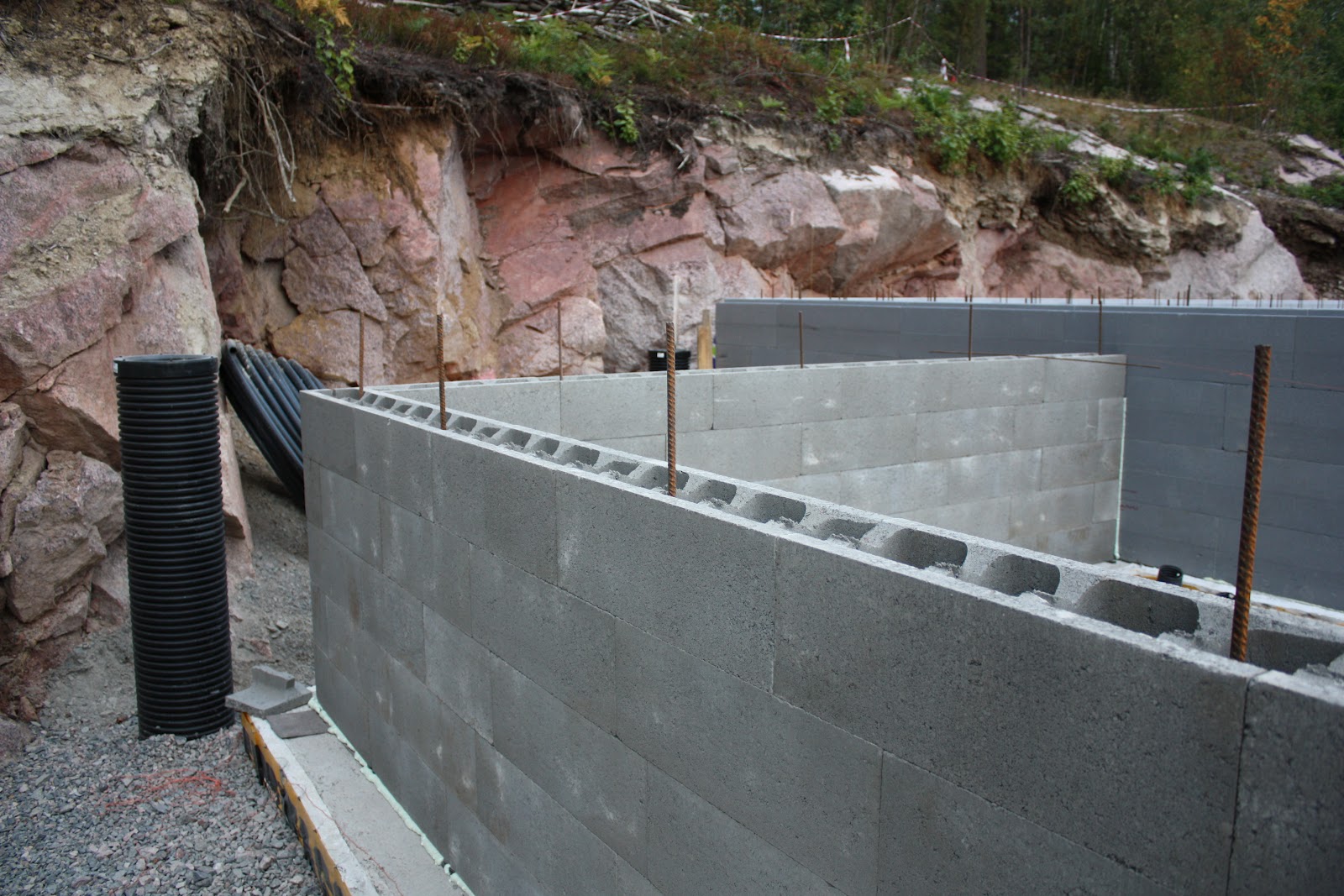

Autokatoksen sokkelia

Olen melko ylpeä siististä työmaastamme, kiitos kuuluu vaimolle.

 Huomenna yritetään saada raudoitustarkastus ja keskiviikoksi valu. Ontelolaatat tulee viikon päästä ja sitä ennen on vielä paljon asioita mitä pitäisi tehdä alta pois.

Soraa ja asfalttia

Tänään tehtiin talon sisätäyttö anturan yläpintaan asti. Alle laitettiin routaeristeet jotka saimme melkein kaikki laitettua ennen sora-auton saapumista. Sora tilattiin hihna-autolla jolla saatiin kätevästi tasainen matto aikaiseksi ja tärylätkällä sora tiiviiksi. Kapillaarisoraksi valittiin 16-32, joka on halvempaa kun hienompi 5-16 mutta ajaa ihan saman asian kuin kalliimpinkin tavara.

Satusepeli:n sora-auto.

Lisäksi samalle aamulle tulivat asfalttimiehet päällystämään kadun vesi- ja viemäriliitoksen kohdalta.



NCC:n työporukka

Asfalttitarjouksista NCC tarjosi yllättävän kilpailukykyisen tarjouksen ja sieltä saimme sen myös nopealla aikataululla. Taitaa asfalttityömaat pikkuhiljaa hiljentyä tähän aikaan vuodesta. Jälkeenpäin saimme hiukan edullisemman tarjouksen mutta olimme kerenneet sopia jo NCC:n kanssa. No ehkä sitten joskus pihan päällystämisessä...

Viikonloppu sokkelin ympärillä

Viikonloppuna päästiin viimein hypistelemään triploja. Aloimme raudoittamaan sokkelia ja teimme innokkaina talon takaosan sokkeliin jopa hieman ylimääräisiä raudoituksia, joita ei oltu piirretty suunnitelmiin.

Talon takaosan sokkelin extraraudoitusta kulmasta

Triplojen nosteleminen on itsessään lasten leikkiä, samoin raudoituksen teko sujuu jo kuin puoliammattilaisilta, mutta johan otti aikaa mallailla triploja anturan päälle! Haastetta lisää se, että nurkkapukkeihin ei ole enää tässä vaiheessa luottamista. Ainoan kohtuuvarman suoran seinän saimme kallioon poratuilla kulmamerkeillä talon takaseinään. Sitten ryhdyimme pelaamaan ristimitoilla ja seinien välisillä mitoilla. Toinen haaste piilee siinä, että yhden eps-harkon liikuttaminen liikuttaa jonkin verran myös seuraavia harkkoja. Suoran rivin aikaansaaminen vei meiltä reippaasti aikaa. Tosin olimme ehkä hieman liian tarkkoja, kun ohjeen mukaan sokkelin mitoituksessa pelataan tuumilla, ei milleillä.

Triplojen asennuksessa pienimuotoinen harmitus tuli, kun huomasimme että joudumme työstämään sivuseinillä yhtä harkkoa hieman lyhyemmäksi. Emme siis pääse pelaamaan täysin moduulimitoilla. Se olisikin ollut liian hyvää ollakseen totta. Toteutuakseen tämä olisi vaatinut kiinteämpää yhteistyötä Passiivikivitalojen ja arkkitehtimme välillä. No, eps-harkkoa leikkaa 10 sekunnissa, joten tämä kestettäköön.

Parin päivän työn saldona: suoria(?) sokkeliseiniä ja niiden raudoituksia

Raudoitusvälineet ja -materiaalit

Tässä vielä kuvin tiivistettynä viikonlopun hittituotteet.
Etenkin triplot keräsivät tontille kiinnostunutta yleisöä. En ainakaan usko, että syynä olisi ollut raudoitustyönäytteemme. ;)

Triploja

Ja maanantain päivitys:



1. kerros paikoillaan ja raudat sisällä




"viiva"suora sokkeli ja vapaalla kädellä piirretty antura



Anturat valettu ja passiivitriplot tulivat tontille

Aamulla ennen kukonlaulua ylös ja työmaalle odottamaan betonipumppuautoa. Ei siis pumia tällä kertaa kun olivat hajottaneet sen edellisenä päivänä. Raudoitustarkastus tehtiin eilen torstaina ja appiukot olivat korjanneet kaikki virheet, jotka tarkka vastaava työnjohtaja oli aiemmin huomannut. Joten ei muuta kuin betonia laariin.

Pelkkä pumppuauto

Kuski oli ajanut Lahdesta asti, mutta on kuulemma aivan normaalia herätä ennen viittä ja lähteä töihin. Itse kiinnitin huomiota ajaessani kehä3:a työmaalle, että kuuden perään ei liikenteessä ole kuin jakeluautot ja betoninpumppausautot?! Muillakin samat hommat mielessä. Kuskille isot kehut, kun auttoi ja neuvoi maallikkoa siinä miten anturan pintaa pitää tasoittaa laudanpätkällä ja kyllä siitä tulikin hieno, näin itse tehdyksi. Pitää huomenna ottaa lähikuva, kun saa muovit pois. 11m3 meni betonia ja senverran olin laskenutkin sinne menevän. Pari lapiollista jäi yli, joten meni laskelmat huomattavasti paremmin kuin edellisellä valukerralla.

Harkot sokkelia varten saapuivat myös tontille. Nyt alkaa se talon rakentaminen.

216 kpl harkkoja

Harkoista sen verran, että yhdessä "paalissa" on kuusi harkkoa ja paali painaa 30kg, kun esim. Lammin lämpöharkko painaa 27kg / kpl! Melkoinen ero ihan harkkojen liikuttelussa työmaalla. Alla olevasta kuvasta näkee vielä harkon koon, tosin yhdistettynä kulmaharkkoon (piti päästä kokeilemaan).

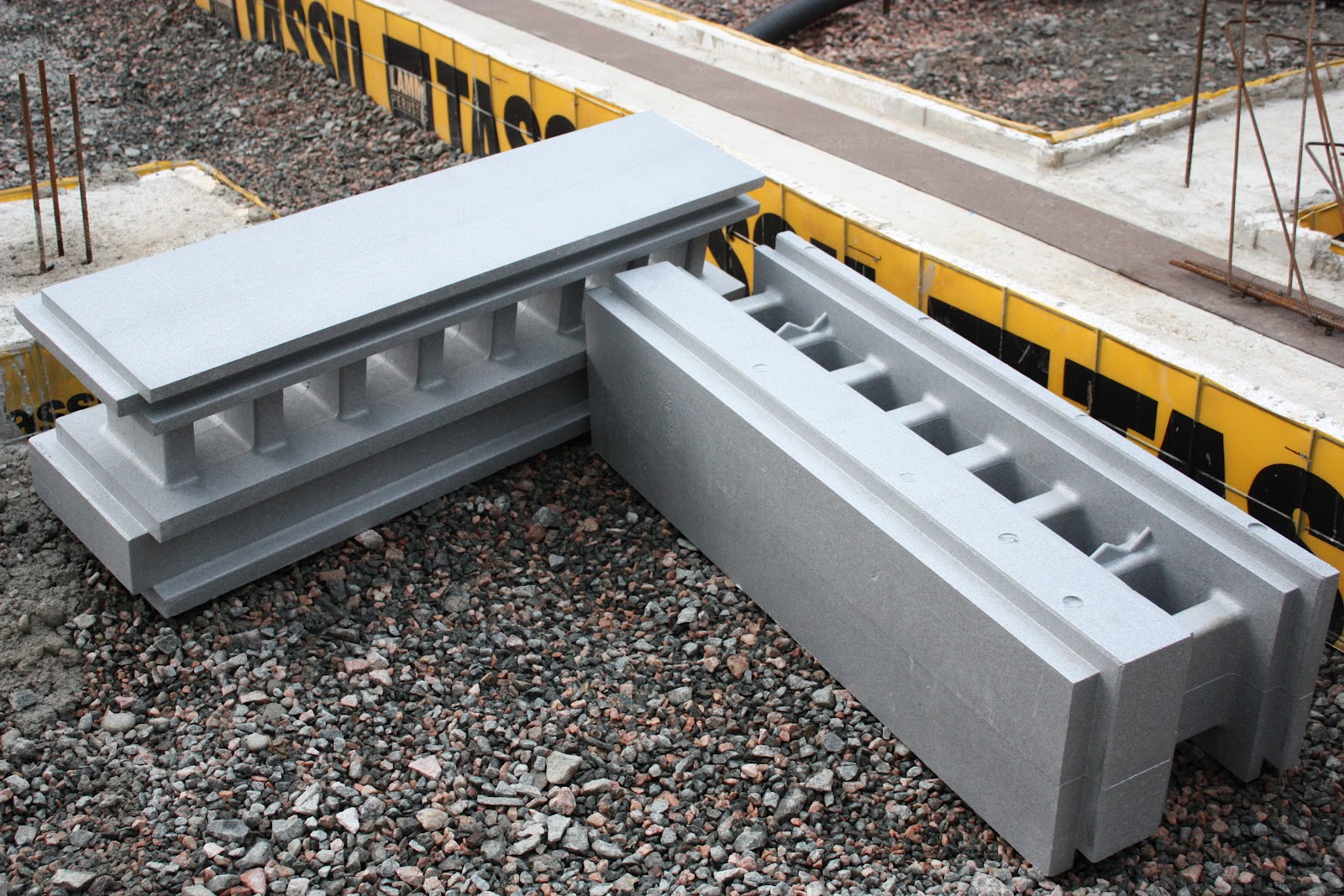

Passiivitriplo + kulmatriplo

Peitetty anturavalu ja sokkelin kulma

Huomenna sitten alkaa sokkelin mallailu ja suunnittelu siitä, miten kannattaa tehdä mikäkin työvaihe.

Raudoitusta ja raudoitusta

Anturamuotit laittoi melko nopeasti paikoilleen ja raudoituselementit samaten, mutta sitten se monen muunkin rakentajan rakastama kulmien raudoitus. Voe veljet että alkaa surraamminen puuduttamaan ja tuo raudan määrä. Kuten aiemmin tuli jo mainittua, ei meidän, eikä myöskään naapurirakentajan, rakennekuvissa ole kuvaa siitä, miten nuo nurkat pitäisi raudoittaa. Teemme ne samalla tavalla kuin naapurikin teki eli vastaavan neuvoilla, niin tulevat sitten hyväksytyiksi. Torstaiksi onkin sovittu raudoituskatselmus ja perjantaiksi sitten anturan valu.

 No eihän tuossa edes ole paljon rautaa, kun on nähnyt muutaman muun tapauksen, mutta silti.



T-liitos

Raudoitukset on ainakin näin itsetehtyinä rumat, mutta kuka niitä näkee valun jälkeen :)

Perjantaina tulee ensimmäiset harkot tontille, joten viikonloppuna pääsemme sovittelemaan niitä jo paikoilleen ja sokkelin pystyttäminen voi alkaa!



Anturan tekoa ja raudoitusta

Eilen laitoimme xps-eristeet anturalinjalle ja tarkistimme korot. Tänään pääsimme heti aamusta asentamaan Lammitassu-anturamuotteja. Kalliit olivat, mutta yhdet valumuotit tehneenä emme halua viettää taas monia päiviä naputellessa, purkaessa ja lajitellessa puuta, joten päädyimme valmiisiin muotteihin, joihin teemme raudoitukset.

Ahkera ja mietiskelijä

Raudoitusten teko alkoi nopeutumaan päivän edetessä. Työ tekijäänsä opettaa. Raudoitus on piirretty rakennesuunnitelmiin ainoastaan paalujen osuudelle, mutta katsotaan nyt laitammeko muuallekin ihan vaan koska raudoituselementin teko on niin kivaa paahtavassa helteessä. Olemme huomanneet tässä raksailun lomassa, että tonttimme on lähes aina aurinkoinen. Siksi olemmekin ihmetelleet puheita huonosta kesäsäästä. Me olemme nauttineet (ja tuskailleet..) auringosta ja kertaakaan emme ole sateessa olleet 1,5kk:n aikana.

Hakasia: niitä on anturaan n.250 taiteltu, sokkeliin muutama vähemmän

Vallitsevien sääolosuhteiden ohella ihmetystä herättää se, että rakennepiirroskuvissa ei ole piirrettynä kulmaraudoituksia. Naapurilla oli aivan sama homma ja vastaava neuvoi heille miten kulmaraudoitukset tehdään. Nyt naapuri neuvoo meitä, mutta ei siinä mitään, jos homma tulee tällä tavalla oikein tehtyä.

Rautojen asettelua

Surrausta

Lopputulos

Jälleen on takana 11 tunnin työpäivä raksalla, mutta siihen alkaa pikkuhiljaa tottumaan ja tuntuu hyvältä kun saa jotain näkyvää aikaiseksi.

Tontin nurkasta. Alas on pitkä matka.

 Nyt on hyvä pohja koiraihmisten talolla, kun on kuivat tassut alla!

Kaivinkone kyytiin, moido!

Ensin keula ylös...

Koneet läks tontilta! Mäntylän lavetti tuli hakemaan isoa kaivuria ja pääsimme seuraamaan vierestä miten tuommoinen mörkö siirretään lavetin kyytiin. Kuski meni koneeseen ja siitä viisi minuuttia niin kone oli jo köytettynä lavetin päällä.

...sitten, öö, keula ylös taas...

 Ei kuski kuulemma ensimmäistä kertaa lastaa koneita kyytiin.

Se o siinä!

Kuopasta päästy eroon!

Tänään oli hyvä päivä! Tuntuu että saatiin projektia valovuosi eteenpäin. Kaivurilla tehtiin täytöt ja asennettiin salaojat. Nyt pitää kehua kaivurikuskia, oli kyllä niin tehokas ja taitava kaveri ettei voinut kuin hämmästellä kauhan liikkeitä.

Etupihan täyttöä ylijäämäsoralla

Aluksi kuski meinasi että ei saada tänään valmiiksi mutta tokaisi yhdessä välissä että ei jätä hommaa kesken vaan mennään loppuun asti. Ja kyllä se työnteko kannattikin.

Kuten näkyy niin soraa on ja riittävästi täyttöjenkin jälkeen

Huomenna alkaa anturamuottien mallailu paikoilleen ja sitten raudoituksen suunnittelua.

Kuvassa etualalla läpivientejä tulevan anturalinjan alta ja anturalinjaa jo haettu oikeaan korkoon

Sen verran raskas päivä joten kettu kuittaa tällä erää...

Vesi tulee ja viemäri vetää!

Aamu alkoi normaaliin tapaan. Heti seitsemältä K-Rautaan hoitamaan seuraava tilaus ja siitä työmaalle. Siellä kaivurikuski jo odottikin valmiina HSY:n ukkoja tekemään vesi- ja viemäriliitokset. Itse hyppäsin lapion kanssa montun pohjalle kaivamaan vesiputkea esiin sortumien alta ja kaivuri auttoi kauhallisen verran. Käsittämätön määrä pohjavettä valui koko ajan monttuun. Uppopumppu on pumpannut kaksi päivää pohjalla, jotta kuoppa ei täyty vedestä. Lopulta HSY:n keltainen Mersu kaartoikin paikalle ja kaksi ukkoa hyppäsi pihalle, joista vain toinen veti haalarit ylleen ja toinen pysyi visusti meidän kanssa maanpinnalla ja huuteli ohjeita monttuun sekä kertoi tarinoita 70-luvulta.

Vesiliitoksen tekoa

Mielenkiintoinen operaatio vesiliitoksen teko paineelliseen putkeen, näin tekniikasta kiinnostuneelle. Ensin tiivistetty laippa pulteilla kiinni putkeen ja sitten käsityökalulla ruuvaten reikä kylkeen, laippaan sulkuläppä paikoilleen ja työkalu irti. Tämän jälkeen asennettiin tonttisulku ja se liitettiin tähän laippaan ja viimeiseksi sulkuläppä irti. Tiivis tuli ja nopeasti. Viemäriin sitten vaan porattiin reikä kylkeen ja asennettiin tiiviste paikoilleen.



Onneksi viemärikaivon liittymä tuli noin ylös ettei alkanut työntämään tavaraa siitä pihalle. Kuvassa näkyy myös tonttisulku.

Päivän aikana kuoppa oli saatu täytettyä ja minä pääsin taas harjaamaan katua puhtaaksi. Seuraavaksi pitäisi alkaa ihmettelemään asfaltointia, jotta saadaan katu siihen kuntoon kuin mitä se olikin ennen meidän touhuja.

Loput ylijääneet murskeet kaivuri levitti talon takaosan täyttöön ja huomenna alkaa viimeinen soraralli tällä erää eli tehdään talon takaosan täytöt samaan tasoon kuin etupuolellakin. Huomenna pitäisi olla valmista. Toivotaan kun tuntityönä sen tekevät. Kaivurikuski on kyllä todella tehokas ja osaa hommansa.

Perjantaina tulee anturamuotit ja sitten pääsemme jo rakentamaan taloa eikä aina vaan tätä loputonta maa-/perustustöitä!

Ainiin, uppopumppu sanoi poks kolmen viikon aktiivisen käytön jälkeen. Tietää siis taas aamulla rautakauppakäyntiä takuuasioissa.

Muottien purku ja vesiliittymän kaivuu

Valua seuraavana päivänä päästiin jo purkamaan puurakennelmia. Kolme päivää siinä vierähti, kun purettiin muotit, naputeltiin kaikki naulat irti ja kasattiin puutavara siisteihin pinoihin tontin reunalle. Muottien sisältä löytyi se mitä sinne oli laitettukin ja eristeet olivat napanneet ansiokkaasti kiinni betoniin.

Purku- ja siivoustyö piti saada maanantaihin mennessä valmiiksi, jotta kaivurimies pääsisi rakentamaan vesi- ja viemäriliittymää. Kaivuuta varten haimme kaupungilta kaivuuluvan ja ilmoitimme pelastuslaitokselle, mistä kohtaa tie olisi poikki kolmen päivän ajan. Lisäksi askartelimme tielle kyltit, joissa kerrotaan tien olevan tontin kohdalta poikki alkuviikon ajan.

Tänään kaivurikuski ja oma raksatiimimme olivat ahertaneet tontilla. Lapiomiehiä tarvittiin omasta takaa, koska kaivurilla ei voi kaivaa kovin läheltä sähkölinjoja ja vesi- ja viemäriputkia. Onneksi meillä on tässä projektissa apuvoimia!

Etualalla menee sähköt, montun pohjalla punainen putki on viemärijohto ja sen vieressä on vesijohto

Melkoinen monttu!

Hannu-merkkinen lapiomies uppopumpun kimpussa

Raksatiimimme nikkaroima taukotupa sai ruskean työmaapäällikön hyväksynnän. On hieno terassi ja maisemat!
